Armar cable de red UTP cruzado y recto rj45

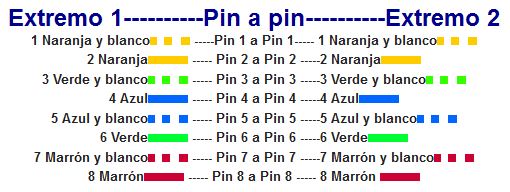

Cable Recto:

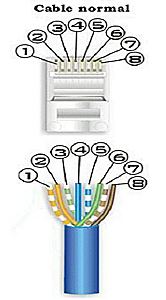

Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones.Los dos extremos del cable llevaran un conector RJ45 con los colores en el orden indicado en la figura.
Nota: Para ser usado con un hub o switch.

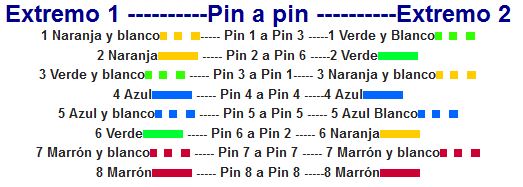

Cable Cruzado:
Si solo se quieren conectar 2 PC's, existe la posibilidad de colocar el orden de los colores de tal manera que no sea necesaria la presencia de un HUB.

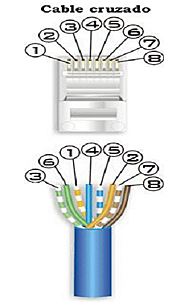

Es lo que se conoce como un cable cruzado. El estandar que se sigue es el siguiente
Nota: Conexión directa PC a Pc o Entre Hubs, switchs, etc.
